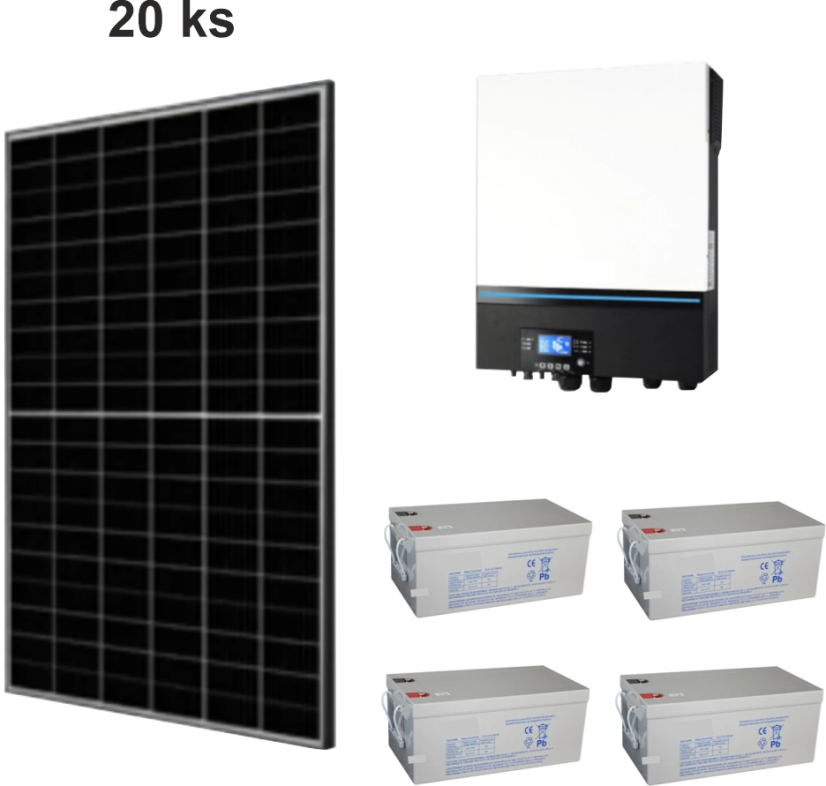

FVE 8100 Wp - 20 panelů , 1F měnič 8kW / 230V 50Hz, baterie 12kWh.

Stavebnice pro nezávislou fotovoltaickou elektrárnu - 8100Wp - 20 panelů, 1F měnič 8kW / 230V 50Hz, baterie 12kWh s možností automatického přepnutí na síť.

VČETNĚ AL PROFILŮ A MONTÁŽNÍCH PRVKŮ pro taškovou nebo plechovou střechu a veškerého příslušenství.

Kvalitní stavebnice nezávislé elektrárny pro jednoduchou montáž svépomocí, pro rodinné domy, kde snižuje podstatně spotřebu elektrické energie ze sítě. Napájí veškeré domácí spotřebiče včetně ohřevu vody. Vhodná také pro dobíjení elektromobilu.

Systém pracuje samostatně bez sítě, nemá žádné přetoky do sítě, při nedostatku energie automaticky přepíná na síť jako spotřebič.

Střídač má dva vstupy pro PV stringy kde je možné panely rozdělit na jihovýchodní a jihozápadní stranu, pro lepší využití rozložení vyrobené energie.

Sada obsahuje:

•   20ks panelů 405Wp
•   měnič MAX 8000-48-230-WIFI,  jednoduchá montáž svépomocí pomocí konektorů a zásuvek dle obrázkového schématu zapojení.
•   kabeláž s konektory 4 x 20m 6mm pro panely, 2 x 2m + 0,5m  pro akumulátory a střídač
•   skříňka 12 modulů, 4x odpojovač stringu s pojistkou, 2x jistič 16A

Měnič MAX 8000-48-230-WIFI

Ostrovní měnič Měnič od výrobce Voltronic POWER s výkonem 8000W 230V AC. Připojení FV panelů do MPPT regulátoru do výkonu 8100Wp, optimální napětí stringu 380V DC, rozsah MPPT 120-450V DC. Připojení baterie Možnost zálohování veřejnou sítí nebo centrálou, monitorování přes Bluetooth mobilním telefonem.

Vlastnosti měniče:

• monitorování přes mobilní aplikaci pomocí WIFI
• výstupní napětí 230V 50Hz - čistá sinus
• možnost nastavení velikosti proudu, solar/síť nabíjení baterie
• možnost priority nabíjení baterie
• ochrana proti přetížení, automatický restart nebo přepnutí na bypass
• nastavitelný typ baterie, PB, LiFePO4, Li-Ion nebo vlastní nastavení

Parametry měniče:

•  jmenovitý výkon 8kW
•  napětí vstup 230V AC / 50Hz
•  napětí výstup 230V AC / 50Hz
• zátěž při rozběhu 16 000VA
•  účinnost 93%
• vlastní spotřeba cca 65W
• napětí baterie 48-62V DC
•  typ solárního regulátoru MPPT  90-450V DC
• maximální výkon MPPT 2x4000W max. 80A
•  rozměry 115x300x400mm
• hmotnost 10kg
•  provozní teplota -10°+50°C
•  provozní vlhkost 5% - 95% relativní (nesmí kondezovat)

Solární panel Canadian 405 Wp - černý rám

Panely Canadian Solar mají vysoký energetický výtěžek i při nízkém ozáření. Dobrá tolerance stínů.

V testech kvality získaly panely Canadian Solar vysoké hodnocení od California Energy Commission’s PVUSA. Tyto panely snesou zatížení sněhem až 5400 Pa a větrem až 2400 Pa.

• Délka 1722 mm
• Šířka  1134 mm
• Hloubka  30 mm
• Váha  21.3 kg
• Záruka výrobce (výkon) 25 let lineárně
• Kód zelená úsporám SVT33063
• Max.účinnost panelu 20.7%
• Barva rámu: černý rám
• Typ konektoru: MC4-EVO2
• Poček buněk pro modul108
• Typ buněk PERC
• Nominální výkon panelu 405 Wp
• Maximální systémové napětí1000V / 1500V

Baterie gelová 12V 250Ah

Gelový typ olověného Deep cycle akumulátoru Geti je vhodný zejména do solárních a větrných energetických systémů a karavanů, ale i jako náhrada za baterie pro záložní systémy UPS, záložní zdroje, aplikace EZS, EPS, telekomunikace, výstražná mobilní a signalizační zařízení apod. Jedná se o bezúdržbový, hermeticky uzavřený akumulátor, což umožňuje libovolnou pracovní polohu.

Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma.

Technické parametry:

- technologie výroby: VRLA (valve regulated lead acid) - ventilem řízené olověné akumulátory
- typ: GEL
- napětí: 12 V
- kapacita: 250 Ah (25°C)
- počet cyklů: ≥500 Cycles @25℃ ( DoD 80% )
- počet cyklů: ≥900 Cycles @25℃ ( DoD 50% )
- vybíjecí proud špičkový: 2000A (5s) při 25°C
- vybíjecí proud doporučený: 25,50A
- nabíjecí proud pro pohotovostní režim: 50A max. (0,2C)
- nabíjecí proud pro cyklický režim: 75A max. (0,3C)
- nabíjecí napětí pro pohotovostní režim: 2,25 - 2,30 V / článek při 25°C
- nabíjecí napětí pro cyklický režim: 2,40 - 2,45 V / článek při 25°C
- nabíjecí metoda: CV
- úroveň samovybíjení: méně než 3% / měs. při 25°C
- vnitřní odpor (plně nabitá baterie): 3 mΩ
- připojovací konektory: T13
- teplota nabíjení: -20℃~50℃
- teplota vybíjení: -40℃~60℃
- teplota skladovací: -20℃~60℃
- rozměry: 520 x 268 x 220 mm
- celková výška (s koncovkami): 223 mm
- hmotnost: cca 69.0 Kg

Více informací o bateriích a akuboxech naleznete http://www.rselektronik.cz/akumulatory

Konstrukce dle typu střechy (folie, taška, plech) nebo požadavků dle (rozmístňení panelů) lze dodat na míru.

 Konstrukce je rozvržena, orientace panelů svisle a panely jsou vedle sebe. Pokud potřebujete jiné rozvržení panelů např. ve více řadách,   nebo orientace panelů vodorovně kontaktujte nás.

Dopravu zajišťujeme vlastní, aby jsme vyloučili poškození při nesprávné manipulaci.
