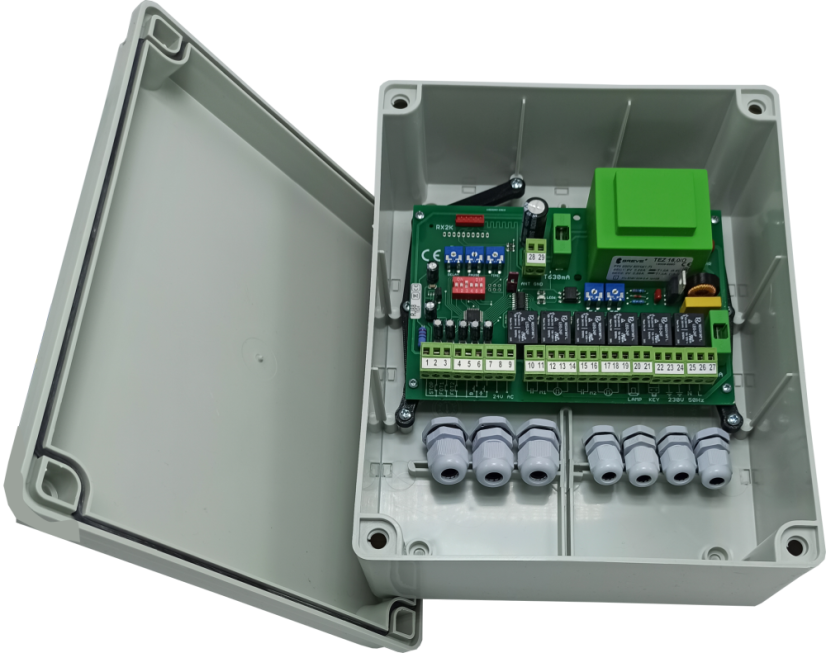

Řídící jednotka RJ 88 v krabici
Řídící elektronika 230 V pro jeden nebo dva motory. Více
Kód produktu: P00260Doprava a platba
Řídící elektronická jednotka RJ 88
Nová inteligentní řídící jednotka pro dvoukřídlé brány,( i jednokřídlé). Je určena pro pohony 230 V.
Nastavení řídící jednotky je jednoduché pomocí trimrů a DIP přepínačů, kde lze jednotlivé funkce
nastavit mechanicky a není proto třeba proti jiným elektronikám jiných výrobců zdlouhavé a složité
nastavení pomocí programování.
Všechny stavy řídící jednotky jsou indikovány barevnými LED diodami. To považujeme za velkou výhodu, kde není nutné
zdlouhavě studovat složité návody a proto byla navržena k logickému a jednoduchému nastavení. Jsme výrobce, víme co vyrábíme a proto nabízíme i technickou podporu.
Vstupy a výstupy:
-
otevření jednoho nebo dvou křídel
-
vnější a vnitřní závory
-
bezpečnostní stop tlačítko
-
samostatný výstup pro kondenzátory motoru
-
výstup pro motor 1 a 2 230V 50Hz
-
výstup pro maják nebo osvětlení 230V 50Hz
-
výstup pro elektrický zámek 3 sec. 230V 50Hz
Volba nastavení funkcí pomocí DIP přepínače:
DIP 1 on - reverz za chodu při otevírání i zavírání
DIP 2 on - autimatické zavření po nastaveném čase T2
DIP 3 on - přeblikání majáku přerušované OFF osvětlení cca. 3min od posledního pohybu
DIP 4 on - rychlé automatické uzavření, při automatickém uzavření DIP 2 ON po přerušení (projetí auta)
DIP 5 on - při otevírání vstup nereaguje na další impulsy do úplného otevření (aktivace vstupy 2 křídla i 1 křídlo)
DIP 6 on - při otevírání vstup nereaguje na další impulsy do úplného otevření (aktivace přijímače 2 křídla i 1 křídlo)
Nastavení síly zavírání a otevírání, časový spínač polohy křídel, světelná indikace všech stavů.

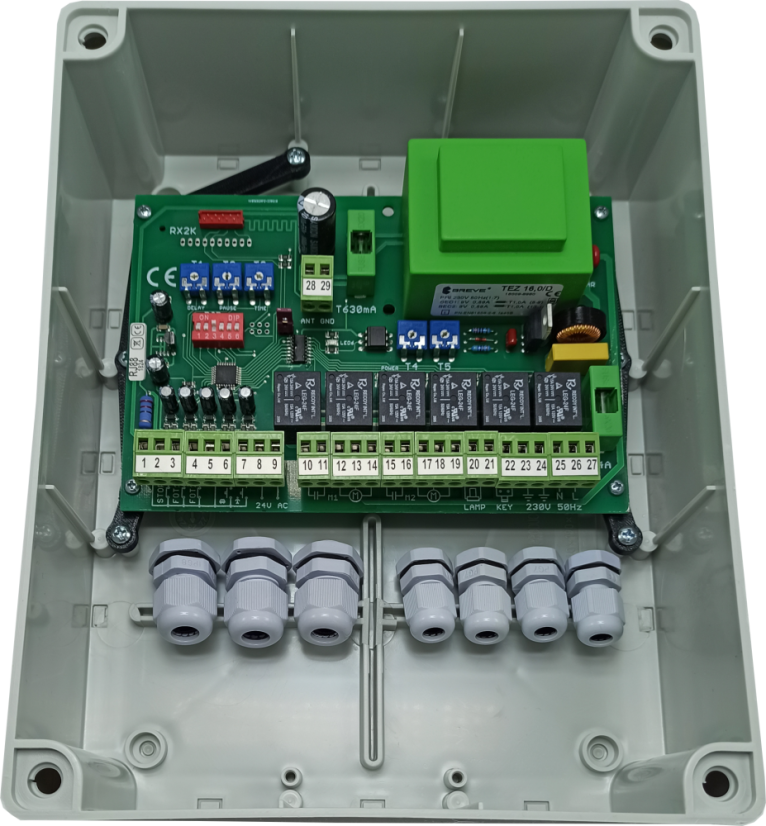

Součástí elektronické řídící jednotky RJ 88 je elektromontážní krabice IP56 a průchodky PG9 a PG7 na kabely.
