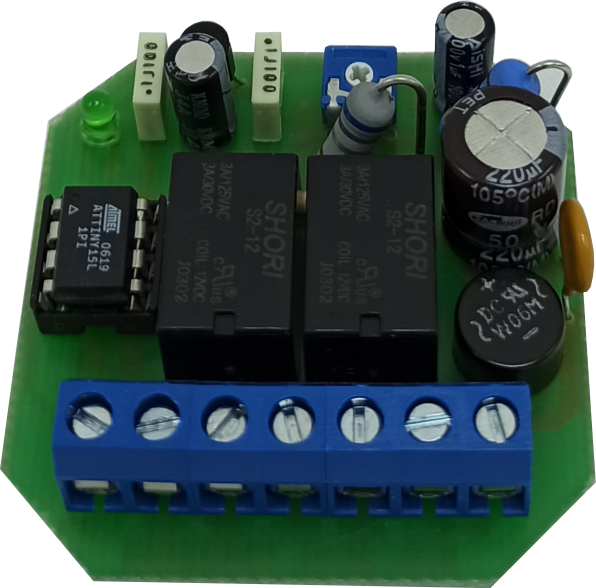

Řídící jednotka RJ 9

Řídící elektronická jednotka RJ 9

je určena pro řízení malých stejnosměrných elektromotorků s vestavěnou převodovkou pro horizontální posuv. Celý proces je řízen malým výkonným mikroprocesorem, který neustále kontroluje jednotlivé vstupy a výstupy a řídí celý systém dle aktuálního stavu. Ovládání se provádí dvěmi tlačítky, kterými s jejich vzájemnou kombinací docílíme stavů - otevřít / zavřít / stop / reverz chodu.

Koncové polohy je nutné vybavit dorazy, které jsou nutné pro správné vyhodnocení polohy otevřeno / zavřeno.

V koncových dorazových polohách se chod pomocí ampérometrické pojistky automaticky ukončí. Po dobu chodu je aktivní bezpečnostní časovač, který, pokud nedojde k vypnutí pomocí amperometrické pojistky automaticky po 2min. chod ukončí. Celý systém je jištěn polyswitch pojistkou, která při překročení hodnoty proudu vypne a po ochlazení opět restartuje. K řídící jednotce je možné připojit pouze jeden pohon !

Technické parametry:

Napájení -  24V AC/DC 1A

Motorek -  24V DC Typ 33G / N2738 380-0125

Jištění -  PTC 0,5A polymerová vratná pojistka
