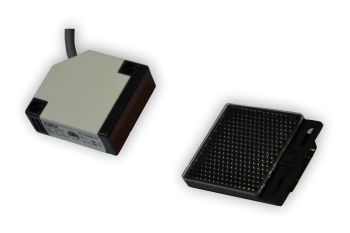

Je vhodná pro aplikace kde podmínky neumožňují dodatečnou montáž vysílače, který je nahrazen odrazkou. Výhoda spočívá v jednoduché montáži bez nutnosti velkých stavebních úprav. Součastí je i leazer zaměřovací paprsek, který usnadňuje nastavení infračerveného paprsku vůči odrazce. Napájení je flexibilní v širokém rozsahu 24-240 AC/DC.
Infrazávora je určena pro garážová vrata, vjezdové brány, zabezpečovací a signalizační techniku, kde řídí spolehlivý a bezpečný provoz.
Skládá se z infračerveného vysílače a přijímače s optikou, která zabezpečuje dosah 5m. Je klasifikována jako bezpečnostní zařízení a je v souladu s UNI 8612. Paaprsek je pulsně modulován a filtrován proti okolnímu rušení.
Vysílač a přijímač se umísťuje do prostoru, kde hrozí nebezpečí ohrožení osob, zvířat nebo věcí provozem zařízení, nebo kde je třeba signalizovat změnu nebo narušení daného prostoru.
Vysílač / přijímač umístěte proti odrazce ve stejné výšce tak, aby laser paprsek z čočky vysílače dopadal na střed odrazky.
Vstupní otvor pro připojení musí být vždz dole pro případný odvod kondenzace. Infrazávora není vhodná do výbušného a prašného prostředí!
Montážní výška je cca 400 mm nad zemí dle okolních podmínek nebo míst, kde je třeba kontrolovat požadovaný prostor.
Infrazávory smí instalovat pouze osoby s příslušnou elektrotechnickou kvalifikací.
MODRÁ / HNĚDÁ 12 - 240 V DC napájení
BÍLÁ / ŠEDÁ C - NC (rozpínací kontakt)
BÍLÁ / ČERNÁ C - NO ( spínací kontakt)
Po připojení napájení přerušte paprsek, LED při přerušeném paprsku na přijímači svítí a relé rozpojí bezpečnostní smyčku. Pokud LED svítí trvale překontrolujte souosost a stabilitu umístění. Popřípadě můžete směr osy paprsku upravit na střed odrazky.
| Napájení | 12 - 240 V DC , 24 - 240 V AC |
| Dosah, kmitočet paprsku | 5 m 30 Hz |
| Nastavení | optické laserové |
| Doba zjištění překážky | 13 milisekund |
| Provozní teplota | -20 / +40 °C |
| Výstupní relé | max. 3 A / 30 V DC |
| C - NC rozpínací kontakt, NO spínací |
