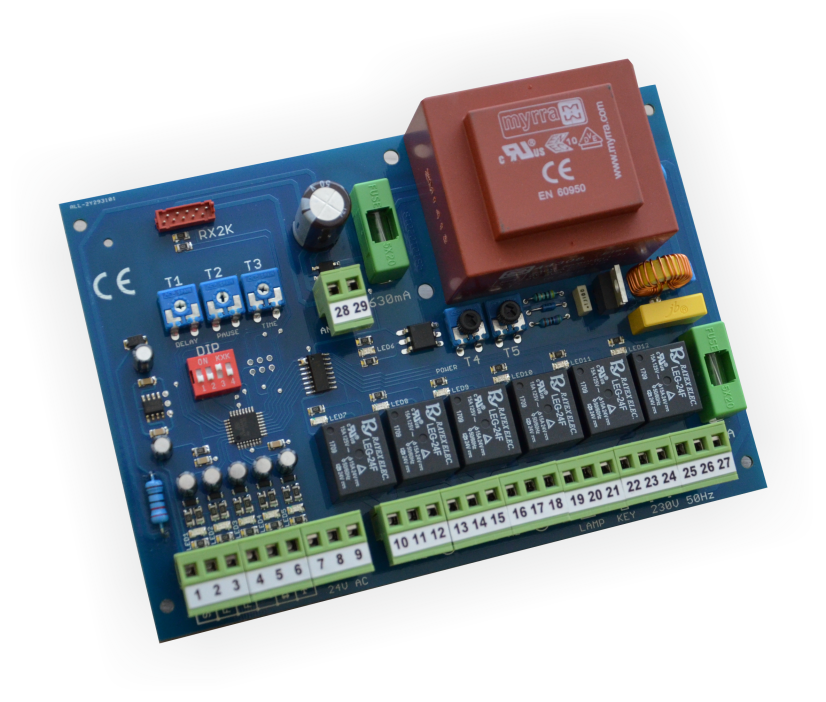

Riadiaca jednotka RJ 88

Riadiaca elektronická jednotka RJ 88

Nová inteligentná riadiaca jednotka pre dvojkrídlové brány, (i jednokrídlové). Je určená pre pohony 230 V.

Nastavenie riadiacej jednotky je jednoduché pomocou trimrov a DIP prepínačov, kde je možné jednotlivé funkcie

nastaviť mechanicky a nie je preto potrebné proti iným elektronikám iných výrobcov zdĺhavé a zložité

nastavenie pomocou programovania.

Všetky stavy riadiacej jednotky sú indikované farebnými LED diódami.To považujeme za veľkú výhodu, kde nie je nutné

zdĺhavo študovať zložité návody a preto bola navrhnutá na logické a jednoduché nastavenie. Sme výrobca, vieme čo vyrábame a preto ponúkame aj technickú podporu.

Vstupy a výstupy:

• otvorenie jedného alebo dvoch krídiel
• vonkajšie a vnútorné závory
• bezpečnostné stop tlačidlo
• samostatný výstup pre kondenzátory motora
• výstup pre motor 1 a 2 230V 50Hz
• výstup pre maják alebo osvetlenie 230V 50Hz
• výstup pre elektrický zámok 3 sec. 230V 50Hz

Voľba nastavenia funkcií pomocou DIP prepínača:

                  DIP 1 on - reverz za chodu pri otváraní i zatváraní

                  DIP 2  on -  autimatické zatvorenie po nastavenom čase T2

                  DIP 3  on  -  preblikanie majáka prerušované OFF osvetlenie cca. 3min od posledného pohybu

                  DIP 4  on  -  rýchle automatické uzavretie, pri automatickom uzavretí DIP 2 ON po prerušení (prejdenie auta)

                  DIP 5  on  -  pri otváraní vstup nereaguje na ďalšie impulzy do úplného otvorenia (aktivácia vstupy 2 krídla aj 1 krídlo)

                  DIP 6  on -  pri otváraní vstup nereaguje na ďalšie impulzy do úplného otvorenia (aktivácia prijímača 2 krídla aj 1 krídlo)

Nastavenie sily zatvárania a otvárania, časový spínač polohy krídiel, svetelná indikácia všetkých stavov.
